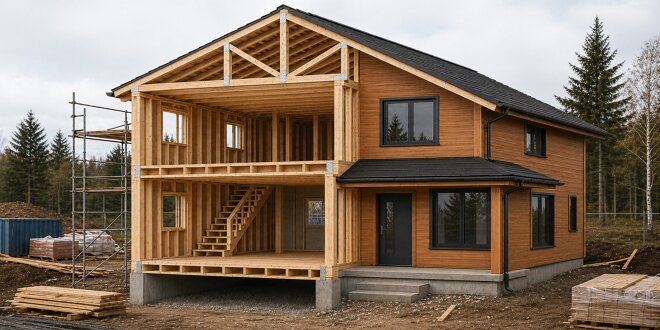

Holzrahmenbau: Konstruktion, Wandaufbau und Details
Der Holzrahmenbau ist eine der bedeutendsten modernen Holzbauweisen und bildet heute das Rückgrat des ökologischen Wohnungsbaus in Europa. Als Weiterentwicklung historischer Skelettbauweisen kombiniert er eine effiziente Materialnutzung mit hoher energetischer Qualität. Im Gegensatz zu massiven Bauweisen übernimmt beim Holzrahmenbau ein stabiler Rahmen aus Konstruktionsvollholz (KVH) die tragende Funktion, während die flächige Aussteifung und Dämmung innerhalb dieser Ebene erfolgt.
Für Architekten, Bauingenieure und Planer bietet diese Bauweise eine enorme Flexibilität bei gleichzeitig hohem Vorfertigungsgrad. In Zeiten steigender Anforderungen an die Nachhaltigkeit und Ressourceneffizienz im Bauwesen gewinnt der Holzrahmenbau zunehmend an Relevanz – nicht nur im klassischen Einfamilienhausbau, sondern verstärkt auch bei Aufstockungen, Anbauten und kommunalen Zweckbauten wie Kindertagesstätten.
Was ist Holzrahmenbau? – Grundlagen und Merkmale
In seinem Kern ist der Holzrahmenbau eine Skelettbauweise mit engmaschigem Raster. Die tragende Struktur besteht aus vertikalen Stielen und horizontalen Schwellen bzw. Rätsel (Rahmen), die meist geschossweise gefertigt werden. Ein wesentliches Merkmal ist die Trennung der Funktionen: Das Holzgerüst trägt die Lasten, während die Beplankung (meist mit Holzwerkstoffplatten wie OSB) für die horizontale Aussteifung sorgt. Die Zwischenräume, die sogenannten Gefache, werden vollständig mit Dämmstoffen ausgefüllt.
Typische Merkmale der Konstruktion
- Rastermaß: Die Konstruktion folgt in der Regel einem festen Rastermaß von 62,5 cm (oder 125 cm), was auf die Standardmaße gängiger Ausbauplatten abgestimmt ist und den Verschnitt minimiert.
- Materialien: Zum Einsatz kommt technisch getrocknetes Konstruktionsvollholz (KVH) oder Brettschichtholz (BSH) für die tragenden Teile. Die Beplankung erfolgt mit OSB-Platten, Gipsfaserplatten oder Holzweichfaserplatten.
- Dämmung: Da die gesamte Wandstärke als Dämmebene genutzt werden kann, erreichen Holzrahmenbau-Konstruktionen bereits bei geringen Wanddicken exzellente U-Werte.
Diese Holzrahmenbau Grundlagen ermöglichen eine schlanke und dennoch hochperformante Gebäudehülle, die deutlich mehr Wohnfläche generiert als vergleichbare Massivbauwände.
Geschichte des Holzrahmenbaus: Von den USA nach Europa
Die Holzrahmenbau Geschichte ist eng mit der Industrialisierung verknüpft. Während in Europa jahrhundertelang der schwere Fachwerkbau dominierte, entwickelte sich im 19. Jahrhundert in den USA eine leichtere, effizientere Bauweise.
Balloon Frame und Platform Frame
Um den rasanten Bedarf an Wohnraum während der Besiedlung des Westens zu decken, entstand der Balloon Frame. Hierbei reichten die vertikalen Stiele ununterbrochen von der Schwelle auf dem Fundament bis zum Dach. Dies erforderte jedoch sehr lange, gerade Hölzer. Daraus entwickelte sich der heute weltweit dominierende Platform Frame (Plattformbauweise). Hierbei bildet jedes Geschoss eine eigene Plattform, auf der die nächste Etage errichtet wird.
Nach dem Zweiten Weltkrieg und insbesondere mit der Einführung technischer Trocknungsverfahren und normierter Holzwerkstoffe fand diese Bauweise ihren Weg nach Europa. Heute stellt der moderne Holzrahmenbau eine technisch hochgerüstete Form dar, die mittels CNC-Technik und CAD-Planung millimetergenau vorgefertigt wird.
Unterschied Holzrahmenbau vs. Holzständerbauweise vs. Holztafelbau
In der Fachterminologie werden diese Begriffe oft fälschlicherweise synonym verwendet. Für eine präzise Planung ist die Abgrenzung jedoch essenziell. Der Holzrahmenbau ist faktisch eine Unterform der Holzständerbauweise, unterscheidet sich aber signifikant im Grad der Vorfertigung und der statischen Wirkungsweise.
| Kriterium | Holzrahmenbau | Holzständerbauweise (Skelettbau) | Holztafelbau |
|---|---|---|---|
| Tragkonstruktion | Engmaschiges Rahmenraster (geschossweise) | Weitgespanntes Pfosten-Riegel-System (durchlaufend) | Rahmenkonstruktion (wie Rahmenbau) |
| Aussteifung | Durch flächige Beplankung (OSB/Gipsfaser) | Durch Streben, Verbände oder Kerne | Durch werkseitig fest verbundene Beplankung |
| Vorfertigung | Mittel (Rahmen werden vorgefertigt) | Gering bis mittel (Primärtragwerk vor Ort) | Hoch (geschlossene Wandelemente inkl. Fenster) |
| Flexibilität | Hoch (Anpassungen vor Ort möglich) | Sehr hoch (freie Grundrisse durch Punktstützen) | Geringer (starre Modulmaße) |
| Montage | Teilmontage vor Ort, Gefachefüllung oft vor Ort | Skelettmontage, anschließende Ausfachung | Kranmontage kompletter Wandelemente |
Hinweis: Einen umfassenden Überblick über alle Skelettkonstruktionen finden Sie in unserem Artikel zur Holzständerbauweise.
Wandaufbau im Holzrahmenbau
Der Holzrahmenbau Wandaufbau folgt dem Prinzip der Diffusionsoffenheit: Von innen nach außen muss der Diffusionswiderstand der Schichten abnehmen, um Feuchtigkeitsschäden zu vermeiden.

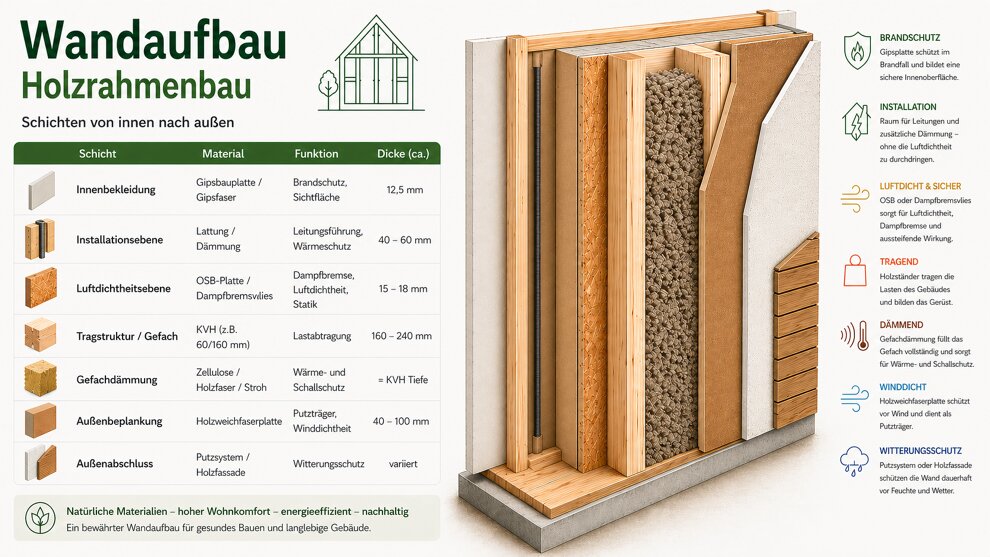

Außenwand – Schicht für Schicht
Ein typischer, moderner Wandaufbau für ein Wohnhaus im Holzrahmenbau sieht wie folgt aus:
| Nr. | Schicht | Material | Funktion | Dicke (ca.) |
|---|---|---|---|---|
| 1 | Innenbekleidung | Gipsbauplatte / Gipsfaser | Brandschutz, Sichtfläche | 12,5 mm |
| 2 | Installationsebene | Lattung / Dämmung | Leitungsführung, Wärmeschutz | 40 - 60 mm |
| 3 | Luftdichtheitsebene | OSB-Platte / Dampfbremsvlies | Dampfbremse, Luftdichtheit, Statik | 15 - 18 mm |
| 4 | Tragstruktur / Gefach | KVH (z.B. 60/160 mm) | Lastabtragung | 160 - 240 mm |
| 5 | Gefachdämmung | Zellulose / Holzfaser / Stroh | Wärme- und Schallschutz | = KVH Tiefe |
| 6 | Außenbeplankung | Holzweichfaserplatte | Putzträger, Winddichtheit | 40 - 100 mm |
| 7 | Außenabschluss | Putzsystem / Holzfassade | Witterungsschutz | variiert |
Dieser Holzrahmenbau Außenwand Aufbau erreicht bei einer Gesamtdicke von nur ca. 30 cm bereits Passivhaus-Niveau (U-Wert < 0,15 W/m²K).
Innenwand – Tragend und nicht tragend
Bei der Innenwand im Holzrahmenbau wird zwischen tragenden Wänden (die Deckenlasten abtragen und aussteifen) und nicht tragenden Trennwänden unterschieden.
- Tragende Innenwände: Entsprechen im Aufbau oft der Außenwand ohne Dämmerfordernis (bzw. nur für Schallschutz). Die Beplankung ist statisch relevant.
- Nicht tragende Innenwände: Dienen primär der Raumtrennung. Hier kommen oft Metallständer oder leichtere Holzrahmen (z.B. 60/80 mm) zum Einsatz. Ein Fokus liegt hier auf den Innenwänden Holzrahmenbau Details für den Schallschutz (Entkoppelung der Anschlüsse).
Konstruktionsdetails
Die Dauerhaftigkeit eines Holzgebäudes entscheidet sich an den Anschlusspunkten. Fachgerechte Holzrahmenbau Details sind entscheidend für den Schlagregen- und Feuchtigkeitsschutz.
Sockelanschluss und Bodenplatte
Der Holzrahmenbau Sockel ist der kritischste Punkt. Hier muss ein kapillarer Aufstieg von Feuchtigkeit unterbunden werden.
- Details: Einsatz einer horizontalen Abdichtung (Bitumen- oder EPDM-Bahn) unter der Schwelle.
- Spritzwasserschutz: Die Holzkonstruktion sollte mindestens 30 cm über der Geländeoberkante beginnen oder durch spezielle Abdichtungskonstruktionen geschützt werden.
- Schwellenholz: Oft wird hier ein besonders resistentes Holz oder imprägniertes KVH verwendet.
Fenster- und Türanschlüsse
Der Fenster Holzrahmenbau Einbau erfolgt meist in der Dämmebene. Wichtig ist der lückenlose Anschluss der Luftdichtheitsfolie (innen) und der Winddichtheitsebene (außen) an den Fensterrahmen. Spezielle vorkomprimierte Dichtbänder (Compribänder) sichern die Schlagregendichtheit.
Dachanschluss und Dachstuhl
Die Verbindung zwischen Wandrahmen und Holzrahmenbau Dachstuhl erfolgt über die sogenannte Pfette oder das Rätsel. Hier müssen Zugkräfte (Windsog) durch bauaufsichtlich zugelassene Verbinder sicher in die Fundamente abgeleitet werden.
Herstellung und Vorfertigung
Die Holzrahmenbau Herstellung findet heute weitgehend witterungsunabhängig in Produktionshallen statt.
- Planung: Erstellung eines digitalen Zwillings mittels CAD.
- Abbund: Die Hölzer werden computergesteuert (CNC) zugeschnitten und markiert.
- Rahmenmontage: Zusammenfügen der Rahmen auf Montagetischen.
- Beplankung & Dämmung: Je nach Vorfertigungsgrad werden die Platten einseitig aufgebracht, die Dämmung eingebracht und das Element verschlossen (Vorfertigung Holzrahmenbau).
- Transport & Montage: Die Elemente werden just-in-time auf die Baustelle geliefert und meist innerhalb von 1–2 Tagen per Kran montiert.
Vorteile und Nachteile des Holzrahmenbaus
Für eine objektive Bewertung müssen sowohl die technischen Stärken als auch die prozessualen Herausforderungen betrachtet werden.
Vorteile
- Kurze Bauzeit: Durch den hohen Vorfertigungsgrad verkürzt sich die Rohbauphase massiv.
- Trockene Bauweise: Es wird kaum Baufeuchte (wie bei Beton oder Putz) eingebracht, was das Schimmelrisiko senkt und sofortiges Bewohnen ermöglicht.
- Platzgewinn: Schlankere Wände bei gleichem Wärmeschutz führen zu ca. 10 % mehr Wohnfläche im Vergleich zum Massivbau.
- Eigenleistung: Für versierte Bauherren bietet das System Möglichkeiten zum Ausbau der Gefache oder der Installationsebene.
Nachteile
- Schallschutz: Aufgrund der geringeren Masse ist der Schallschutz (insbesondere Tieftonbereich) anspruchsvoller in der Planung, jedoch durch mehrschichtige Aufbauten und Entkoppelung lösbar.
- Feuchtigkeitsschutz: Während der Montagephase ist die Konstruktion extrem anfällig gegenüber Regen. Ein schnelles Schließen der Gebäudehülle ist zwingend.
- Wiederverkaufswert: Trotz technischer Gleichwertigkeit existiert in manchen Käuferkreisen noch das Vorurteil einer geringeren Lebensdauer gegenüber "Stein auf Stein".
Ökologische Bewertung
Der Holzrahmenbau ökologisch betrachtet ist ein CO₂-Speicher. Ein durchschnittliches Einfamilienhaus in Holzbauweise entzieht der Atmosphäre ca. 30 bis 50 Tonnen CO₂ dauerhaft.
- Graue Energie: Die Herstellung von Holzbauteilen verbraucht einen Bruchteil der Energie, die für Zement oder Stahl benötigt wird.
- Nachhaltige Dämmstoffe: Der Trend geht weg von mineralischen Fasern hin zu ökologischen Alternativen. Besonders der Holzrahmenbau mit Strohdämmung oder Einblas-Zellulose bietet eine exzellente Ökobilanz und sommerlichen Wärmeschutz.
Kosten im Holzrahmenbau
Die Holzrahmenbau Kosten hängen stark vom Vorfertigungsgrad und der gewählten Ausstattung ab.
- Rohbau: Die Kosten für die Erstellung der Gebäudehülle (inkl. Dämmung und Fenstern) liegen aktuell zwischen 800 € und 1.200 € pro m² Wohnfläche.
- Gesamtkosten: Schlüsselfertige Projekte bewegen sich im Bereich von 2.500 € bis 3.500 € pro m², vergleichbar mit hochwertigem Massivbau.
- Einsparpotenzial: Durch den hohen Grad an Standardisierung (Rastermaße) und die schnelle Montage lassen sich Kosten reduzieren.
Anwendungsbereiche und Beispiele
Die Einsatzgebiete gehen heute weit über das klassische Holzrahmenbau Haus hinaus.
- Anbau und Aufstockung: Wegen des geringen Eigengewichts ist der Holzrahmenbau oft die einzige Möglichkeit, bestehende Gebäude um ein Stockwerk zu erweitern (Holzrahmenbau Anbau).
- Gewerbebau: Moderne Holzrahmenbau Beispiele finden sich bei ökologischen Kitas, Bürogebäuden und sogar im mehrgeschossigen Wohnungsbau (bis zur Gebäudeklasse 4).
- Spezialbauten: Auch für die Holzrahmenbau Garage oder Carports bietet das System eine schnelle, ästhetische Lösung, die sich optisch perfekt in Holzarchitektur integriert.
